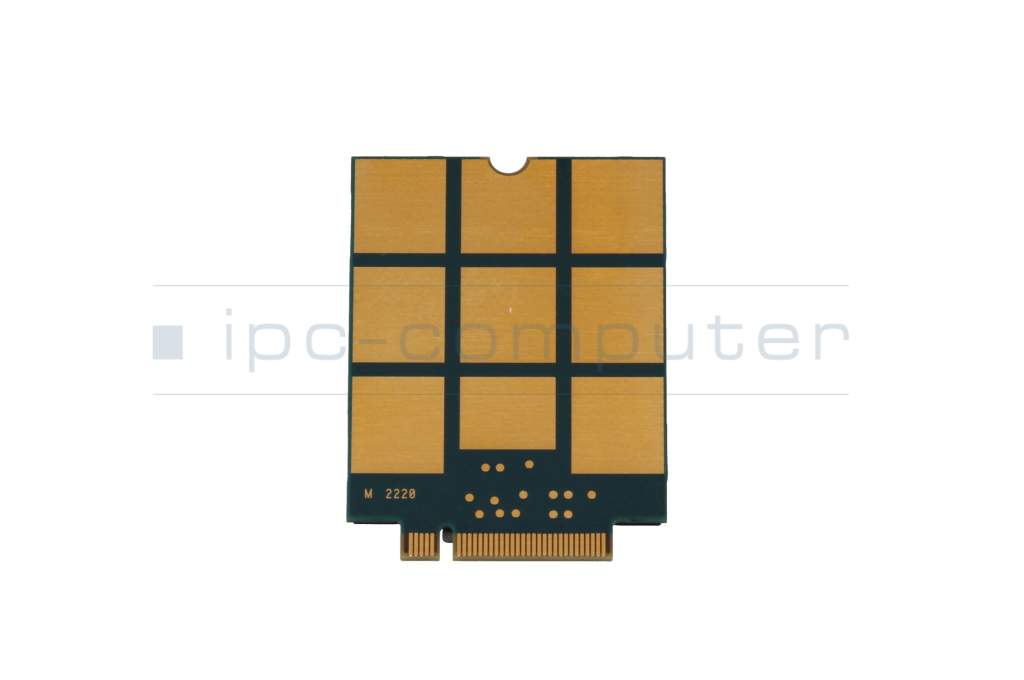

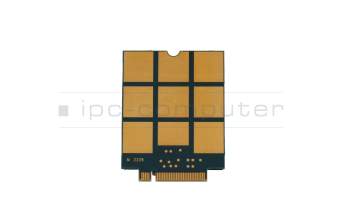

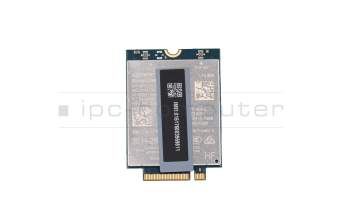

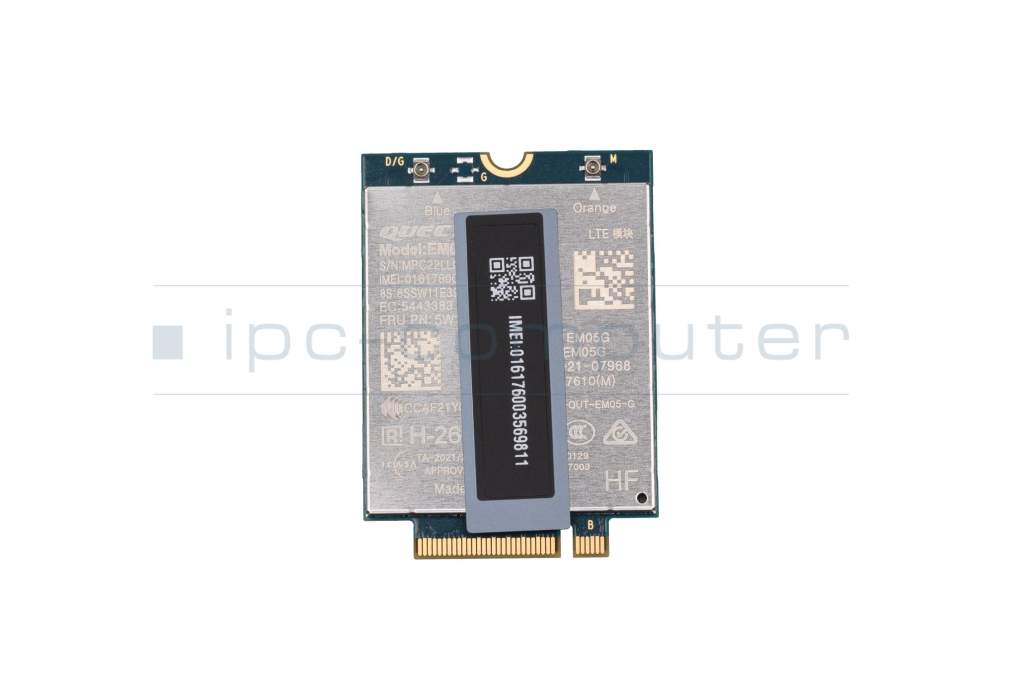

5W10V25860 original Lenovo WWAN LTE

Quectel EM05-G : La solution parfaite pour vos applications IoT et M2M !

Le module Quectel EM05-G LTE Cat 4 au format compact M.2 (30,0 mm × 42,0 mm × 2,3 mm) offre une intégration peu encombrante dans des appareils plus petits et plus minces. Avec un débit de données maximal allant jusqu'à 150 Mbps en liaison descendante et 50 Mbps en liaison montante, ce module est spécifiquement optimisé pour les applications machine à machine (M2M) et Internet des objets (IoT).

Grâce à la prise en charge des réseaux LTE-FDD, LTE-TDD, DC-HSDPA, HSPA+, HSDPA, HSUPA, WCDMA et CDMA, mondialement populaires, le Quectel EM05-G garantit des connexions de données fiables sur tous les principaux réseaux.

Le module offre une variété de protocoles Internet, d'interfaces spécifiques à l'industrie et de fonctions étendues telles que des pilotes USB pour Windows 7/8/8.1/10/11, Linux et Android, ainsi que DFOTA (Differential Firmware Over-the-Air). Ces fonctionnalités complètes élargissent les possibilités d'application du module pour une large gamme d'applications M2M, notamment les routeurs industriels, les PDA robustes, les tablettes PC, la transmission vidéo et la signalisation numérique.

Caractéristiques principales :

Module LTE Cat 4, optimisé pour les applications IoT/M2M haut débit
Couverture mondiale LTE et UMTS/HSPA+ pour une connectivité mondiale
Technologie MIMO qui garantit des débits de données élevés et des connexions fiables dans les systèmes de communication sans fil (DL MIMO, antenne de diversité Rx)

Caractéristiques:

Facteur de forme : M.2
Dimensions (mm) : 30,0 × 42,0 × 2,3

Transfert de données (max.) :
LTE (Mbps) LTE-FDD : 150 (DL)/50 (UL) ; LTE-TDD : 130 (DL)/30 (UL)
UMTS DC-HSDPA : 42 Mbps (DL)/HSUPA : 5,76 Mbps (UL) WCDMA : 384 kbit/s (DL/UL)
CDMA2000 EVDO : 3,1 Mbps (DL)/1,8 Mbps (UL) 1X Avancé : 307,2 kbit/s (DL)/307,2 kbit/s (UL)
Protocoles : TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/SMTP/MMS/FTPS/SMTPS/SSL/FICHIER
(Liaison descendante max. : 150 Mbps / Liaison montante : 50 Mbps)

Bandes de fréquences (MHz) :
-G (Global)
LTE : B1/2/3/4/5/7/8/12/13/14/18/19/20/25/26/28/66/71/38/39/40/41 ;
WCDMA : B1/2/4/5/6/8/19

-E (EMEA/Australie/Nouvelle-Zélande)
LTE FDD : B1/3/7/8/20/28 ;
LTE-TDD : B38/41 ;
WCDMA : B1/8

-CN (Chine/Thaïlande/Inde)
LTE FDD : B1/3/5/8 ; LTE-TDD : B34/38/39/40/41 ; WCDMA : B1/5/8 ; EVDO/CDMA : BC0

Contrôle via les commandes AT : commandes AT améliorées 3GPP TS 27.005, 3GPP TS 27.007 et Quectel

Plage de tension d'alimentation : 3,135 V ~ 4,4 V, typ. 3,3 V

Température de fonctionnement : -30 °C ~ +70 °C
Température étendue : -40 °C ~ +85 °C

Caractéristiques du logiciel :
Pilote USB-série pour Windows 7/8/8.1/10/11, Linux 2.6–5.15, Android 4.x/5.x/6.x/7.x/9.x/12.x
Pilote GNSS pour Android 4.x/5.x/6.x/7.x/8.x/9.x/12.x
Pilote RIL pour Android 4.x/5.x/6.x/7.x/8.x/9.x/12.x
Pilote MBIM pour Windows 8/8.1/10/11, Linux 3.18–5.15
Pilote NDIS pour Windows 7/8/8.1/10/11
Pilote QMI_WWAN pour Linux 3.4–5.15

Remarque : veuillez noter les interfaces - Il s'agit d'une variante Quectel EM05-G, qui possède 1 x ANT_MAIN et 1 x ANT_DRX/ANT_GNSS (connexion combinée).

*Toutes les informations selon le fabricant Quectel
